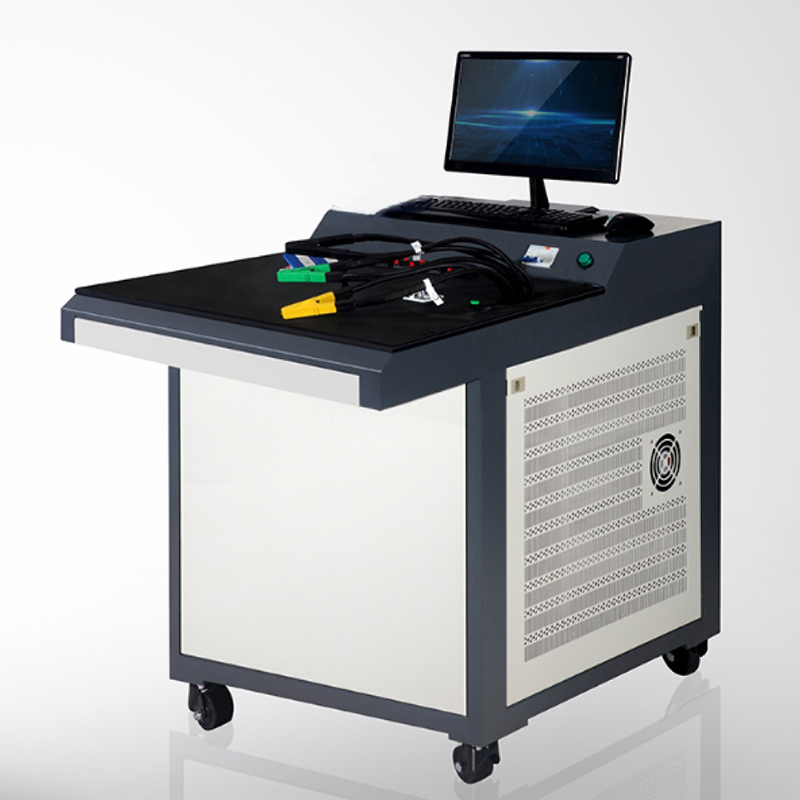

1-32 Serisi Pil Yönetim Sistemi BMS Test Cihazı

BMS test cihazı, koruma kartının fonksiyonel göstergelerinin makul parametreler içinde olup olmadığını tespit etmek için lityum pil koruma kartının güvenlik testinde kullanılır.

Ürün oranı :
Çin
Ödeme :
T/T
Garanti :
Yaşam Boyu Desteği ile Bir Yıl Garanti
Sipariş (MOQ) :
1
Uygunluk :
CE Sertifikalı
Öğe Hayır. :
Aceey-BMS8858
Marka :
Acey
Kurşun zamanı :
7 gün

Şimdi başvurun

Ürün ayrıntısı

1-32 Serisi Pil Yönetim Sistemi BMS Test Cihazı

Ürün Açıklaması

1-32 Serisi, yüksek derecede otomasyon, hızlı test hızı ve yüksek test doğruluğu ile güç pil koruma kartı test cihazı.

Test aşırı şarj, aşırı şarj geri kazanımı, aşırı yükleme, aşırı yükleme kurtarma, aşırı akım (aşırı yük akımı ve aşırı yük akımı), iç direnç, kendini tüketme, kısa devre koruması, aşırı şarj koruma süresi, aşırı akım koruma süresi, aşırı yük koruma süresi, eşitleme akımı, dengeleme voltajı, 13 performans.

Mevcut pazar lityum üçlü piller, lityum demir fosfat piller ve kobalt asit pil koruma plakası testini, lityum üçlü piller, lityum demir piller ve kobalt asit pil test dişlisi anahtarlama fonksiyonu ile karşılayabilir.

Enstrüman bir bilgisayara bağlantı gerektirir, genel ofis bilgisayarları için bilgisayar donanım yapılandırma gereksinimleri olabilir, sistem genellikle XP sistemi, enstrüman ve endüstri standart 232 arayüzü kullanarak bilgisayar gerektirir.

Parametre
1. Giriş Güç Gereksinimleri: 180 ~ 240V 50/60Hz, Güç: 5000W
2. 220V/50Hz alternatif akımın iç kullanımının güç gereksinimlerine ekipman erişimi,% 10 veya daha az aralığındaki dalgalanmalara izin verir.
3. Şarj ve boşaltma voltajı: 5000mv ~ 160.000mv
4. Ekipman, şarj veya boşaltma sırasında voltaj aralığını tespit etmek ve ayarlamak için kullanılabilir.
5. Mevcut doğruluk: Â ± (%0.1 FS+%0.1 RD)
6. Cihaz akımı algıladığında veya ayarladığında, hata aralığı, yani tam ölçeğin% 0.1'i ve okuma hatasının% 0.1'i
7. Voltaj Doğruluğu: Â ± (%0.1 FS+%0.1 RD)
8. Algılama veya ayar voltajındaki ekipman, hata aralığı, yani tam ölçekte% 0.1 artı okuma hatası% 0.1.
9. Akım çözünürlük: 1mA, akımı algılarken veya ayarlarken cihaz tarafından kullanılan en küçük ünite.
10. Voltaj çözünürlüğü: 1MV, cihaz voltajı algıladığında veya ayarladığında kullanılan en küçük ünite.
11. Döngü: Döngü Süreleri: 1ï½ 9999 Kez
12. Programlamayı kullanarak, cihaz koruma kartının çeşitli göstergelerinin kesintisiz bir döngüsünü kaç kez gerçekleştirir.
13. Günlük izleme
14. İşleme kayıtlarının tüm sürecinin test edilmesi de dahil olmak üzere günlük işleviyle, izleme işlemini test etmek için istisna kayıtları kullanılabilir.
15. Veri İşleme, İnsan Makinesi Arayüzü
16. Test verileri Excel dosyasına kaydedilir.
17. RS232 arayüzü, cihaz ve üst bilgisayar arasındaki arayüz için kullanılır, bu da stabilite ve gerçek zamanlı veri toplama sağlayabilir.
18. Doğruluk kalibrasyonu / yazılım kalibrasyonu
19 Süpürme Başlangıç Fonksiyonu ile

20.MES Sistem bağlantısı

Test Fonksiyonları	HAYIR.	İşlev	Ayar aralığı	Test Doğruluğu
1	Birim	0--500	Â±0.1	Tek bölümlü kendini tüketme
2	UA	0--5000	Â±1	Kendini tüketme
3	UA	500--5000	Â±1	Aşırı şarj koruma voltajı
4	MV	500--5000	Â±1	Aşırı şarj koruma salım voltajı
5	MV	0--10000	Â±1	Aşırı şarj koruma gecikme süresi
6	MS	500--5000	Â±1	Aşırı deşarj koruma voltajı
7	MV	500--5000	Â±1	Aşırı deşarj koruma salım voltajı
8	MV	0--10000	Â±1	Aşırı şarj voltajı koruma gecikme süresi
9	MS	0.1--500	Â±0.01	Aşırı Şarj Etkin Koruma Değeri
10	A	0--20000	Â±1	Aşırı Şarj Akım Koruma Gecikme Süresi
11	MS	0.1--800	Â±0.01	Aşırı Şarj Etkin Koruma Değeri
12	A	0.1--20000	Â±1	Aşırı Deşare Akım Koruma Gecikme Süresi
13	MS	500--5000	Â±1	Açılış voltajını eşitleme
14	MV	1--500	Â±1	Akımı eşitleme
15	anne	0.1--200	Â±0.01	Yaşlanma Akımını Şarj Etme
16	A	0.1--200	Â±0.01	Deşarj Yaşlanma Akımı
17	A	0--30	Â±1	Yaşlanma Süresi Şarj Etme
18	S	0--60	Â±1	Deşarj Mevcut Yaşlanma Süresi
19	S	0-500	Â±0.1	Tek bölümlü kendini tüketme farkı
20	UA	0-999	Â±1	Rezistans
21	mî	0--5000	Â±1	Kısa Devre Koruma Süresi
22	biz	500--5000	Â±1	Şarj yaşlanma voltajı
23	MV	500--5000	Â±1	Tek deşarj yaşlanma voltajı
24	MV	102000	Â±1	Açık devre voltajı
25	MV	32	0	Voltaj simülasyonlarının sayısı

PC'ler

Diğer teknik parametreler	Öğe
Parametre açıklaması	Tüketim akım ölçüm aralığı
1 ~ 5000UA	Tüketim Mevcut Çözünürlük
0.1ua	Rezistans
AC Dahili Direnç: 0-999MR	Koruma Süresi Çözünürlüğü:
aşırı akım koruma süresi: 0-999ms;	Kısa Devre Koruma Süresi: 0-999US
1 kanal sinyal voltajı çıkışı:	500 ~ 5000mv
AD/DA BIT	AD: 16bit DA: 16bit
Deşarj modu	CC modu
32 analog çekirdek	Giriş/çıkış 500 ~ 5000mv, voltaj doğruluğu -% 0.1%
İletişim oranı	2 yollu SBS iletişimi, iletişim oranı 10 ~ 100kbps
Diğer	Tek yönlü voltaj örneklemesi, 0 ~ 5000mv, doğruluk: Â ±% 0.1
Koruma işlevi	Küresel koruma parametreleri (ters bağlantı koruması, voltaj alt sınır koruması, voltaj üst sınır koruması, akım üst sınır koruması), CC şarj koruma parametreleri (anormal voltaj eğilimi koruması, anormal şarj akım dalgalanma koruması, anormal voltaj dalgalanma koruması), CC deşarj koruma parametreleri (Abnormal akım fukrası, Abnormal Fazla, Abnormal Fruction dahil
koruma)	İletişim
Cihazın arayüzü RS232/DB9 arayüzünü benimser ve iletişim oranı 38400'dür, bu da stabilite ve gerçek zamanlı veri edinimini sağlayabilir.	Cihazın tüm iletişim portları izole edilir ve yıldırım koruma tasarımına sahiptir.
Devre yapısı	Modüler yapı, mevcut yedek parçalar, zamanında değiştirme ve bakım için yedek parça.
Ekipman organizasyonu	Bölünmüş dolap yapısı
Ekipman organizasyonu	Emniyet seviyesi
EN60950 ve GB4943 gereksinimlerine uygundur.	Gürültü
IEC62040-3 yöntemine göre test gürültüsü, 70DBA'dan daha az gürültü.	Kullanılan ses seviyesi ölçer IEC804 Tip I gereksinimlerini karşılamalı ve doğruluk Â ± 0.5dB'den daha iyi olmalıdır.
Koruma sınıfı	IP20
Kabine rengi	Gri-beyaz
Kabine rengi	Gri-beyaz
Yıldırım koruması	GB17626'nın 2 kutuplu yıldırım koruma gereksinimine ulaşın.
Soğutma	En az 20 cm alanı korumak için zorla hava soğutma, hava çıkışı ve hava girişi
Başlangıç darbesi voltajı	Ekipman testi ve işleme başlama anında izin verilen maksimum darbe voltajı Â ¤ (Test dizeleri sayısını ayarlayın * Tek birimin ayar voltajı) *%110, Tâ ¤500US;
