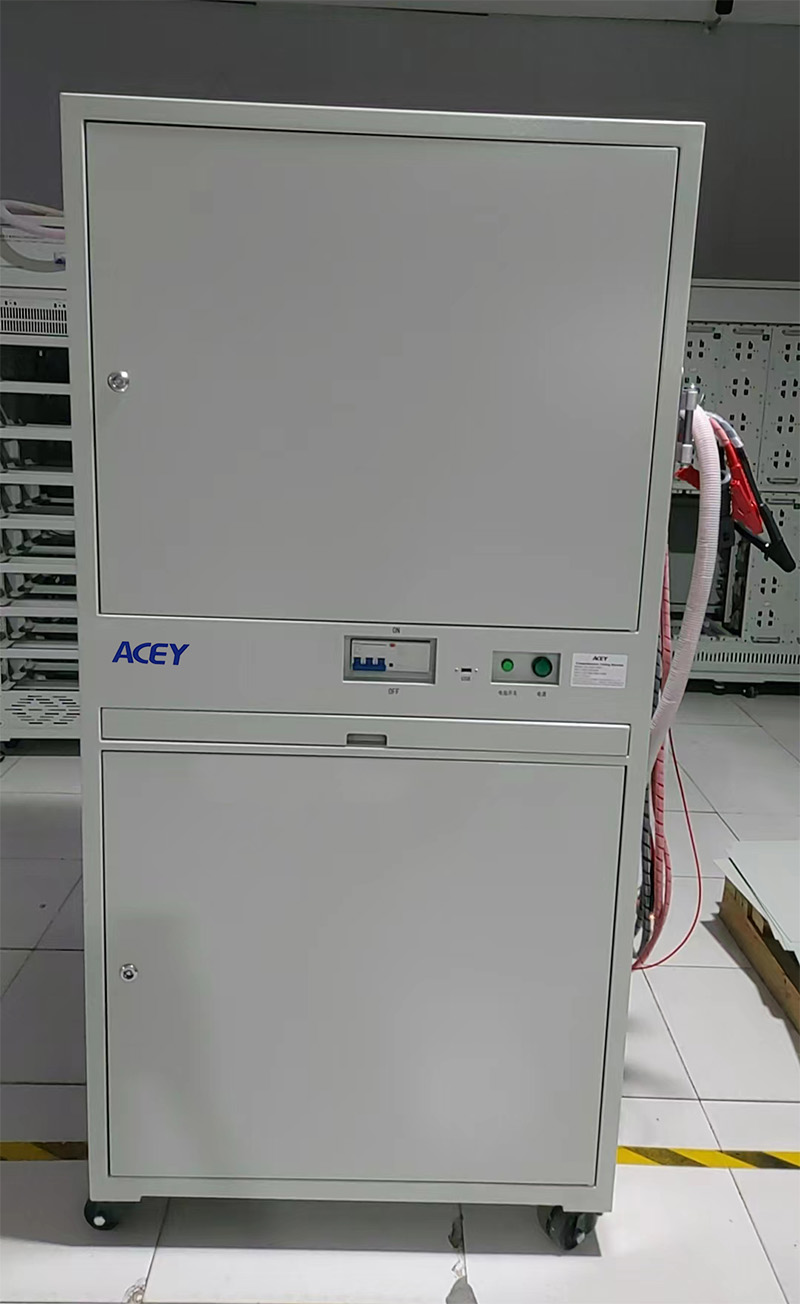

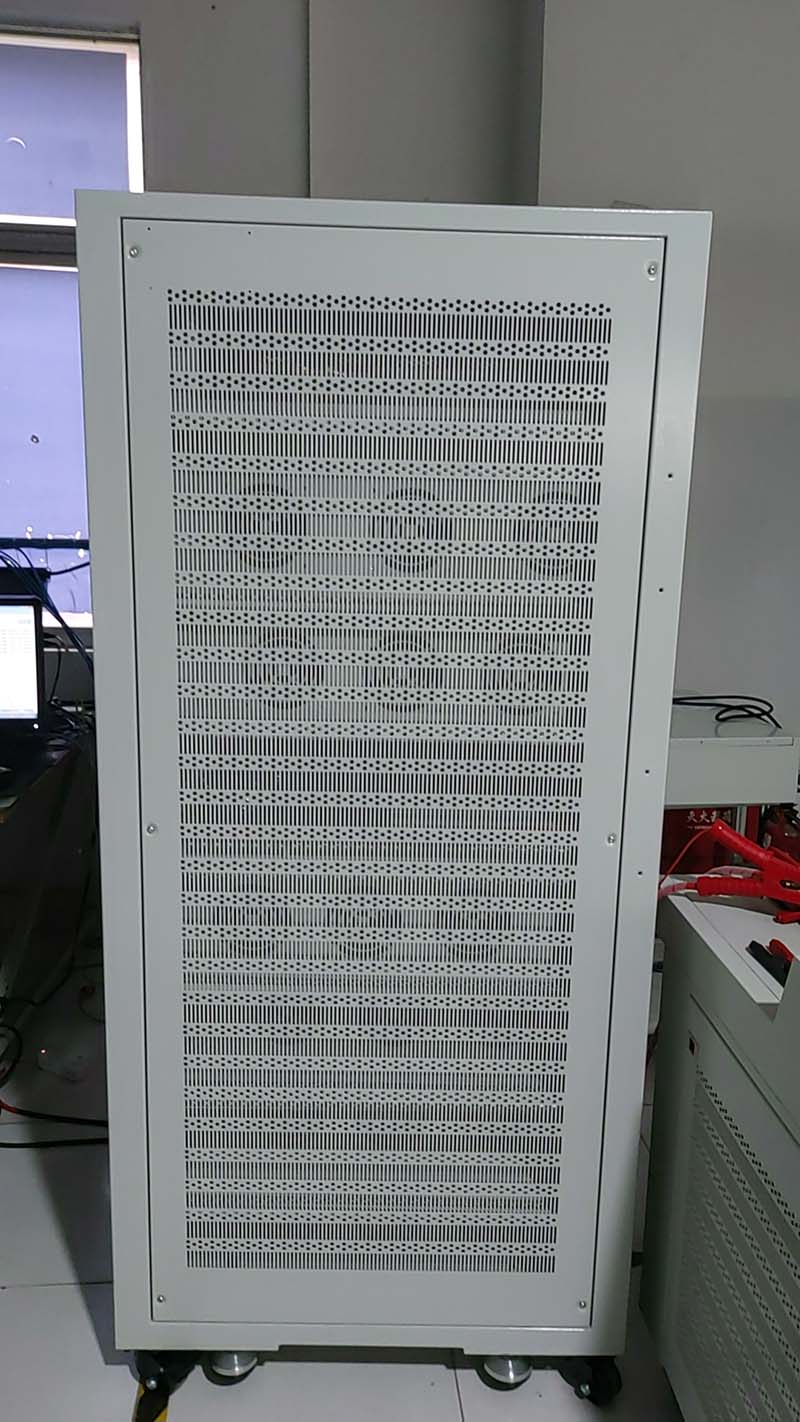

120V 100A Şarj 500A Deşarj Lityum Pil Kapsamlı Test Cihazı

120V/100V 10A/30A/50A/60A/100A Şarj 120A/200A/300A/500A Lityum Pil Kapsamlı Test Cihazı

Tanım

Lityum Pil Entegre Test Cihazı, bitmiş pilin performansını test etmek için hızlı ve doğru bir cihazdır. Açık devre voltajı, iç direnç, yük, deşarj, aşırı akım koruması, kısa devre koruması ve pilin diğer fonksiyonlarını ölçebilir.

Kötü pilleri kolayca tespit edebilir ve artan üretim verimliliği.

• İşlev
• Pil açık devre voltajı, pil iç direnci, sürekli şarj akımı, sürekli şarj voltajı, sürekli boşaltma akımı, sürekli boşaltma voltajı, yükleme koruma akımı, aşırı akış koruma akımı, kısa devre koruma süresi, aşırı akış gecikme süresi, test sonrası voltaj test etmek için kullanılabilir.
• Cihaz, testi başlatmak için kızılötesi tarama barkod girişi (SN) kullanır veya testi otomatik olarak başlatmak için voltajı algılar.

CH+ P+ CH- P- bağlantı noktasına sahip tüm Li-ion pil.
Test öğeleri:
*Voltaj: Test tamamlandıktan sonra yüksüz voltaj ve kısa devre koruma voltajı, aralık: 0-120V.
*Dahili Direnç: ACIR1000Hz, Range: 0-4000Mî ©
*Şarjlama aşırı akım koruması akımı, aralık: 0-100A.
*Sürekli Şarj Akımı, Aralık: 0-100A.
*Sürekli Şarj Voltajı İzleme, Aralık: 0-120V.
*Deşarj aşırı akım koruması akım ve gecikme süresi, akım aralığı: 0-300A, aşırı akım maksimum güç 30kW.
*Aşırı akım test modu: (1) Adım testi (2) Hızlı test.
*Sürekli Deşarj Akımı, Aralık: 0-500A
*Sürekli deşarj voltajı yargısı, aralık: 0-100V
*Kısa Devre Koruma Zamanı Â Â ¤1000î¼s, maksimum kısa devre akımı yaklaşık 5000A
*Tek hücre voltajı izleme
*Şarj ve deşarj voltajının takdir edilmesi: Çalışma testi sırasında, güç kaynağı kesilirse ve koruma kartının MOS tüpü kapatılırsa, hiçbir inrush akımı üretilmeyecek ve lityum pil paketinin koruma panosu hasar görmeyecektir.
*MES Sistemini Destekleyin
*Veritabanı: Yazılım, Excel tabloları oluşturabilen bir veritabanı ile birlikte gelir.
*Adım adım mod: Test sırası otomatik olarak ayarlanabilir.

*Şasi genişlemesini destekleyin.
Teknik Parametreler:
*Voltaj Aralığı: 0-120V Çözünürlük: 1MV Doğruluk:%0.1 RD+0.1FS
*Dahili Direnç: 0-2000Mî © Çözünürlük: 0.001Mî © Doğruluk:%0.1 RD+0.1FS
*Şarj Akımı: 0-100A Çözünürlük: 0.001A Doğruluk:%0.1 RD+0.1FS *Deşarj Akımı 0-500A en yüksek voltajda, Devam Akımı 500A,
Çözünürlük: 0.001A Doğruluk:%0.1 RD+0.1FS
*Aşırı akım gecikme süresi: 0-30s Çözünürlük: 1ms Doğruluk:%0.1 RD+0.1FS
*Kısa Devre Süresi: 0-2000î¼s Çözünürlük: 1î¼s Doğruluk:%0.1 RD+0.1FS
*NTC Aralığı: 0-100K 0.001K
*R1 Aralığı: 0-100K 0.001K
*Güç kaynağı: AC 200V-240V
*Şarj için maksimum çalışma gücü: 5000W (maksimum akımla şarj olurken)
*Defore için maksimum çalışma gücü: 30kW (maksimum akımla deşarj olurken)

*Dalgalanma voltajı: ï¼ 15V
