128 Kanal 5V 20A Prizmatik Pil Enerjisi Geribildirim Yaşam Döngüsü Test Cihazı

Enerji geri bildirimi tipi kare pil şarjı ve deşarj testi dolabı yüksek hassasiyetli, verimli ve güvenilir bir pil test ekipmanıdır.

Ürün oranı :
Çin
Sipariş (MOQ) :
1 set
Garanti :
Yaşam Boyu Desteği ile Bir Yıl Garanti
Uygunluk :
CE Sertifikalı
Öğe Hayır. :
Aceey-PCT520-128
Marka :
Acey
Kurşun zamanı :
7 gün

Şimdi başvurun

Ürün ayrıntısı

5V 20A 128 Kanallar Prizmatik Pil Enerjisi Geribildirim Yaşam Döngüsü Test Cihazı

1. Genel Bakış
Enerji Geri Bildirim Tipi Kare Pil Şarjı ve Deşarj Test Makinesi, pilin performansını ve güvenilirliğini değerlendirmek için kapasiteyi, döngü ömrünü, iç direnç, enerji yoğunluğu, sıcaklık özellikleri ve pilin diğer parametrelerini test etmek için kullanılır. Bu test dolabı, enerji tasarrufu sağlayan, verimli ve güvenilir test sürecini gerçekleştirmek için pil tarafından salınan enerjiyi güç şebekesine geri beslemek için enerji tasarrufu teknolojisini benimser.

Lityum iyon piller ve nikel-metal hidrit piller oluşumu ve nikel-kadmiyum pillerin kapasite testinde yaygın olarak kullanılır.
Ürünün istikrarı, enerji tasarrufu, hassasiyet ve kalitesi birçok pil endüstrisi tarafından memnuniyetle karşılandı ve övüldü.

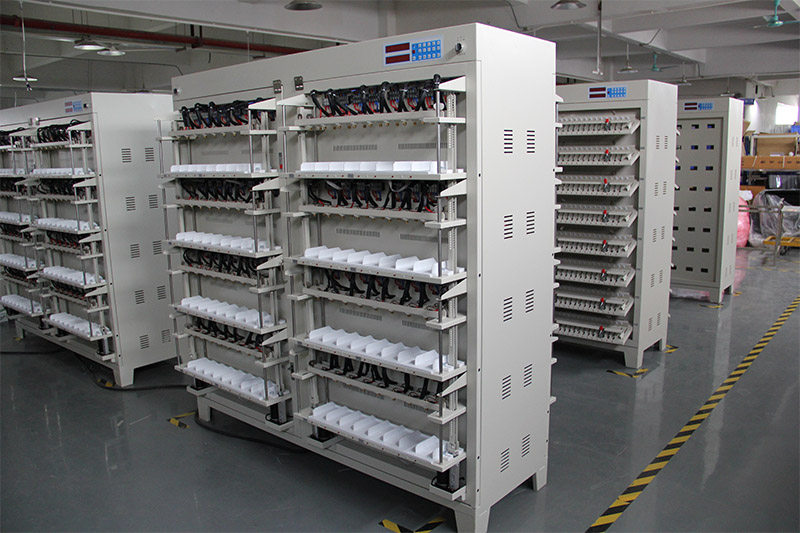

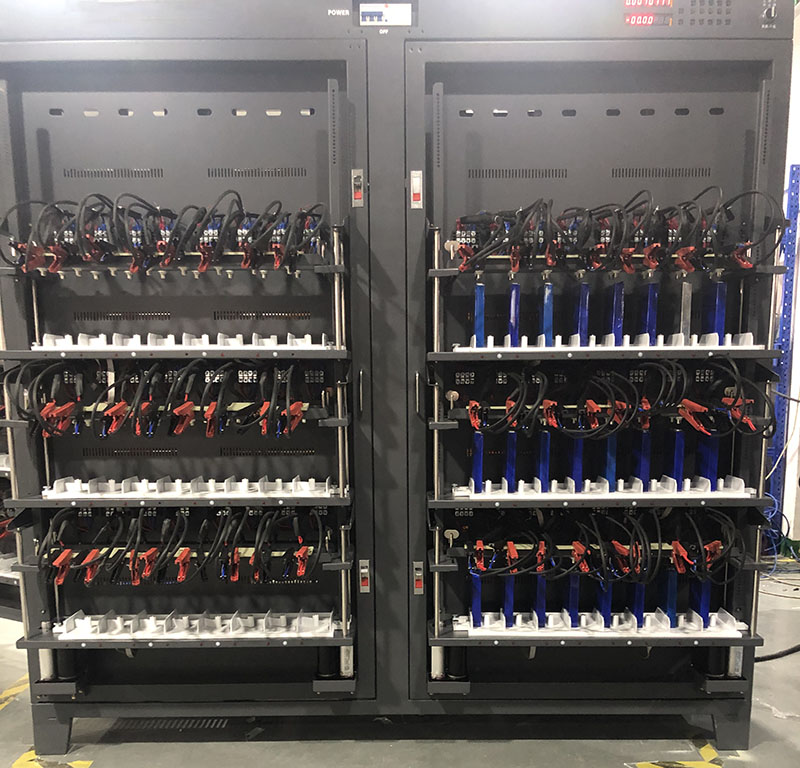

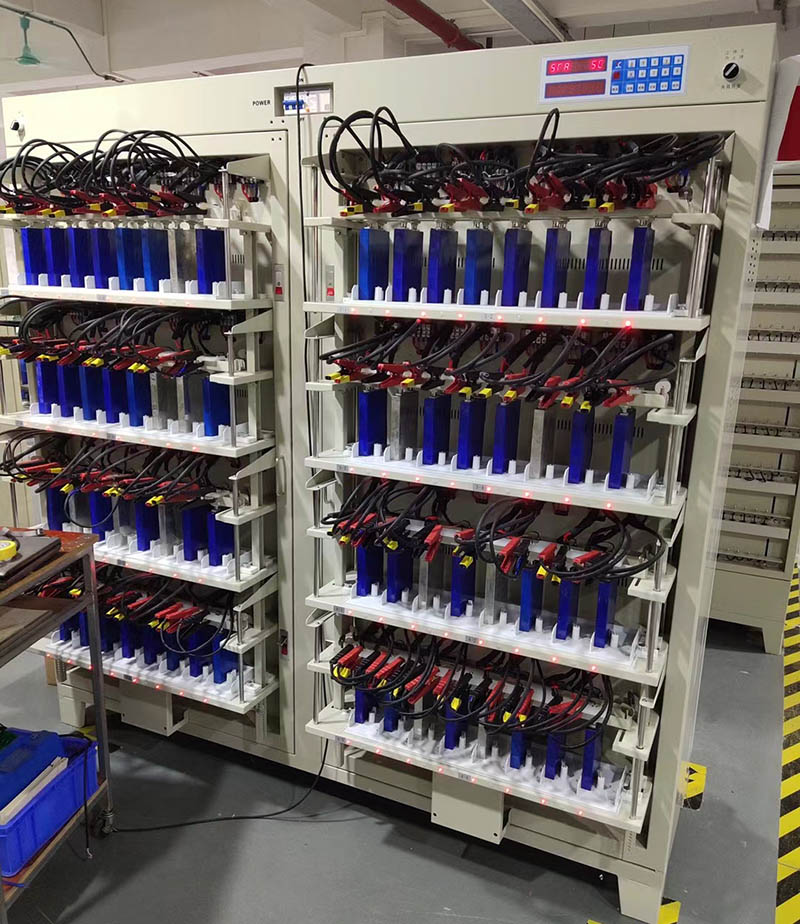

2. ekipmanın yapısı ve görünümü
Bu ekipmanın yapısı esas olarak aşağıdaki parçalardan oluşmaktadır:
1) Bir CPU panosu, tüm kabin eşit olarak gönderir ve kontrol eder. 2) Dört kapıda eşit olarak düzenlenmiş 32 dört kanallı sabit akım plakası vardır.
3 çift yönlü inverter güç kaynağı, her biri 8 sabit akım için
tahtalar.

4) Ön ve arka çift taraflı çalışma iki klavye tahtası.

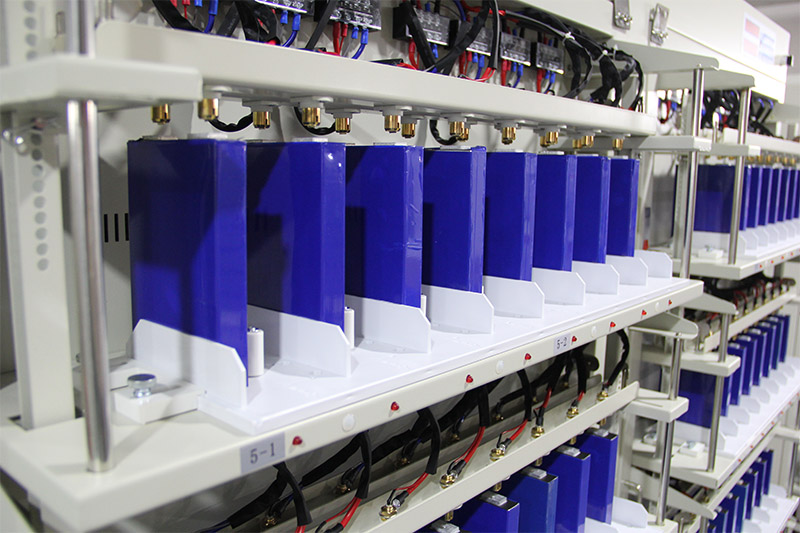

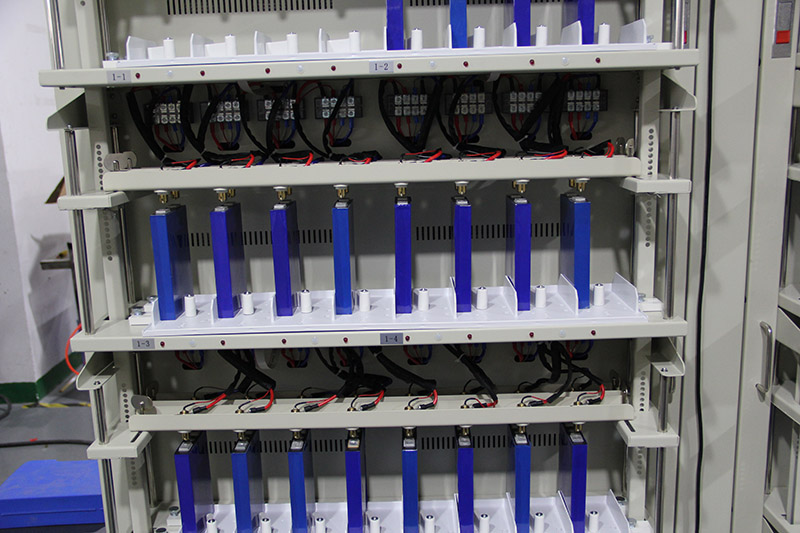

5) Toplam 16 palet, paletin derinliği 22 cm, epoksi kartı yalıtım için takılmış, her paletin 8 kanalı ve aşağı doğru basınç kelepçesi vardır.
3. sistem yapısı ve çalışma prensibi
Sistem kompozisyonu
1) Lityum pil paketi ekipmanı (1-10 birim).
2) USB arayüzlü bir bilgisayar (kendiniz sağlanır).

USB - 485 Arayüz Dönüştürücü ve İletişim Hattı.
Bir dizi ACEY ürün yazılımı. 4. Çalışma İlkesi

Ekipman bir bilgisayar tarafından bağlanır ve kontrol edilir, talimatlar gönderilir ve veri toplama, vb.;

Klavye, parametreleri ve durumu görüntüleyerek ekipmanı manuel olarak çalıştırabilir;
Sabit akım kartı CPU tarafından sipariş edilir ve sabit akım ve sabit voltaj fonksiyonlarına sahiptir;	Pil şarj edildiğinde, çift yönlü güç kaynağı AC gücünü 12V doğrudan akıma dönüştürür, sabit akım yoluyla
Pilin şarj kontrolünü ve algılanmasını gerçekleştirmek için tahta;	Pil boşaltıldığında, işlem şarjın tersidir, pil voltajı önce sabit akım kartından 12V'ye yükseltilir ve daha sonra doğrudan akım çift yönlü güç kaynağı yoluyla alternatif akıma dönüştürülür.
Fabrikanın AC güç dağıtım ağına girerek, böylece pilin boşaltılmış elektrik enerjisinin enerji geri bildirimlerini gerçekleştirin.	Önemli güç tasarrufu etkisi: Gerçek ölçüme göre, şarj sırasında cihazın güç tüketimi, geleneksel cihazlara kıyasla% 40'tan fazla azalır.
Kapsamlı güç tasarrufu oranı%60'tan fazladır ve güç tüketimi%60'tan fazladır, bu da pil üreticileri için çok fazla maliyet tasarrufu sağlar.	Ekipman yapısı
Cihaz kanallarının sayısı	128 kanal
Genel boyut	Genişlik 1850mmã derinlik 550mmã yükseklik 1840mm
Renk	Koyu gri
Jig formu	â¤5%

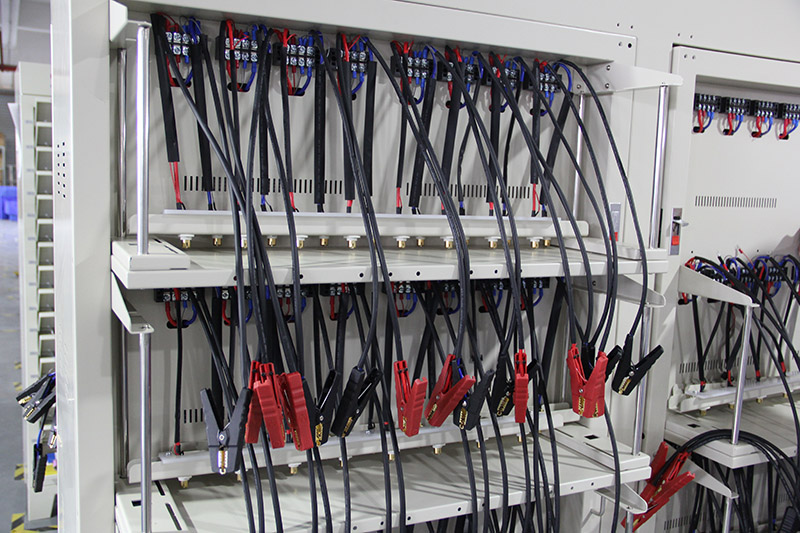

Dört telli yöntem fikstürünü aşağı itin	Fikstür aralığı
85mm	â¥0.99
Pil tipi	â¥75%
Prizmatik hücre	â¥70%
Çalışma gücü kaynağı	<1%
Üç fazlı beş telli AC380Vâ ±%10, 50Hz	AC akım bozulma oranı
Güç tüketimi	Â ¤13kw

Güç faktörü
Bütün makinenin şarj verimliliği	Besleyici Net Dönüşüm Verimliliği ï½Ekipman arıza oranı
Çalışma ortamı	Sıcaklık -10 ~ 40â, bağıl nem -% 80% ï½Isı-Kaldırıcı Yöntem ï¼Doğal hava girişi ve yukarı doğru egzoz ï½Kanal parametreleri
Voltaj test aralığı	DC 0 ï½5V
Pil Voltaj Aralığı	Şarj DC 0
4.5V	â¤1â°
Deşarj DC 4.5	2V
Sabit voltaj aralığı	DC 1
5V	â¤1â°
Voltaj doğruluğu
Â ± (1 ° okuma +1 ° tam derece), Çözünürlük 1MV	Voltaj stabilitesi
Mevcut Aralık	Şarj DC 200mA ~ 20a;
Deşarj dc 200ma ~ 20a	Akımın doğruluğu Â ± (1 ° okuma +1 ° tam derece), çözünürlük 10mA 32 Mevcut sabit okuma Yazılım işlevi Kontrol modu Bilgisayar kontrol ekipmanı çalışması İletişim modu
Seri bağlantı noktası, baud oranı 57600	İş akışı ayarı
Yukarı	İle
İş	Adımlar ve 256 döngü olabilir
Ayarlamak,	İle

İç içe döngülerin işlevi	Şarj modu Sabit akım sabit voltajı Şarj kesme koşulu Voltaj, akım, zaman, kapasite Deşarj modu Sabit akım Deşarj kesme durumu Voltaj, zaman, kapasite
Koruma işlevi	0Aşırı voltaj,
Düşük voltaj,	â¤Â±1â°
Aşırı akım,	Düşük akım, ï½Aşırı kapasite Koruma,
Kesinti	Koruma, Veri Break Noktası Kurtarma Zaman aralığı ~ 30000 dakika/iş adımı, zaman birimi min Zaman doğruluğu Örnekleme tur dönemi Â ¤1s
60'lar	İsteğe bağlı Akü derecesi Sıralamak İle (Kapasite, zaman, Açık devre Gerilim, Deşarj platformu vb.) Veri işleme Voltaj, akım, zaman, kapasite ve diğer verileri kaydedebilir, sabit akım şarj oranının otomatik olarak hesaplanması, kapasite kaybı Boşaltma Yeterlik, Ortalama
