48 Kanal 100a Enerji Geri Bildirimi Prizmatik Pil Şarj Deşarjı Test Cihazı
Ürün Açıklaması:
Prizmatik pil şarjı deşarj test cihazı esas olarak bilgisayar, iletişim arayüzü ve pil testi dolabından oluşur.
Pil testi dolabı, jig, sabit akım ve sabit voltaj kaynağı, örnekleme devresi, kapasite kontrol devresi, mikrodenetleyici ve kontrol panelini yerleştirme için bir jig ve bir kart gövdesinden oluşur.
Esas olarak güç pil kapasitesi ayrımı, kapasite testi ve bisiklet ömrü testi için kullanılır ve güç pil test ekipmanı alanında ana akının ihtiyaçlarını karşılamak için ana akımdır.

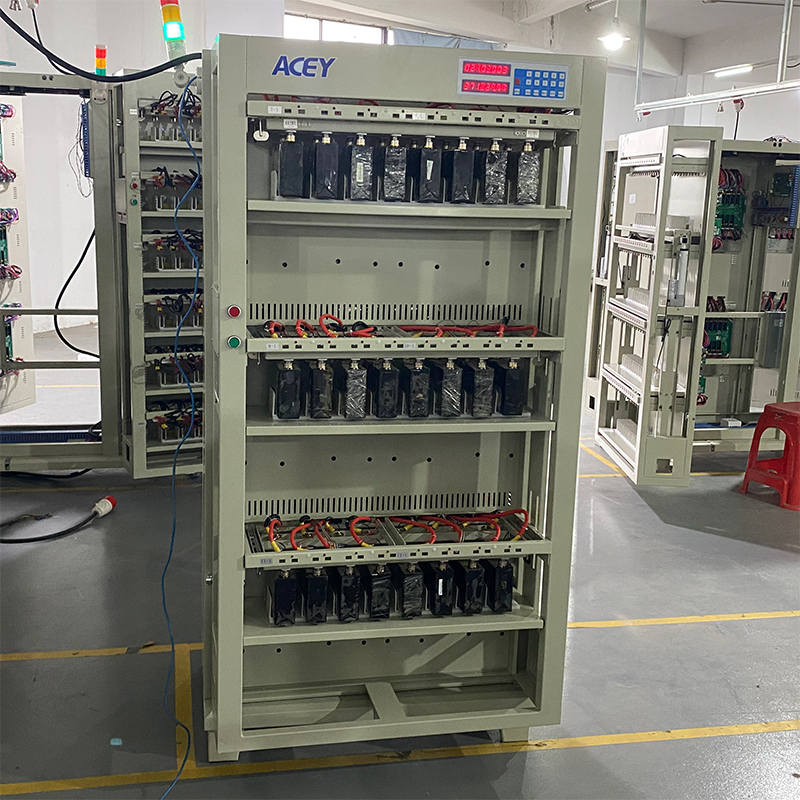

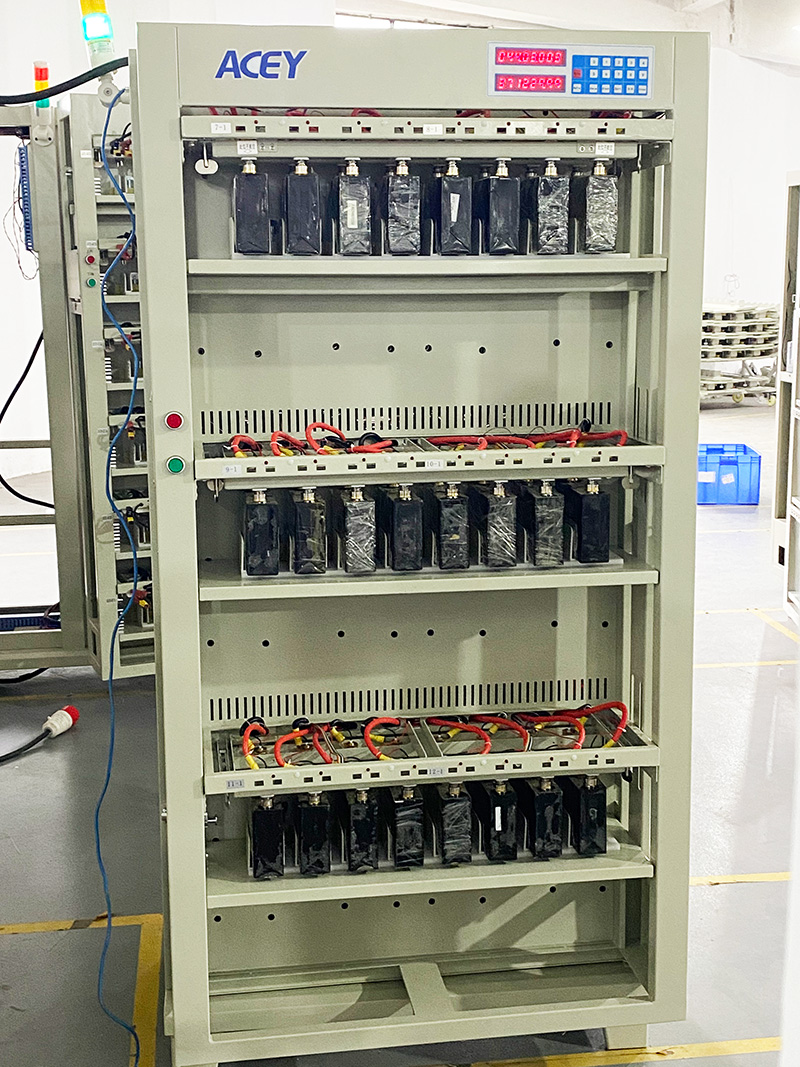

Ekipman özellikleri ve görünüm yapısı
Sistem Özellikleri:
 Tek noktadan bağımsız, bağımsız sabit akım ve sabit voltaj kaynağı, darbe olmadan kararlı.
Başlatma, durak, duraklama, özgeçmiş ve koruma gibi işlevler gerçekleştirilebilir.
 Ekipman doğruluğu%0,05, veri kayıt süresi 1 saniye/zamandır ve stabilite yüksektir.  Yazılımın güçlü işlevleri ve dostane insan-makine arayüzü vardır.
-Yüksek ölçüm doğruluğu sağlamak için dört telli test arayüzü.
Modüler tasarım konsepti, bakımı kolay.
Ekipmanlar
Çatı:
1. bağımsız CPU kartı, çift klavye kartı, birleştirilmiş tüm kabinin kontrolü;
2.8 Kanal sabit akım ve sabit voltaj kontrol modülü;
3. yönlü AC/DC invertör modülü;
4. Reze Tipi Otomatik Kelepleme ve Kelepleme (Silindir) Modu.
Sistem yapısı ve çalışma prensibi
Sistem kompozisyonu
1.Lityum pil kapasite ekipmanına dönüştürülür.
2. USB arayüzüne sahip bilgisayar (kendiniz getirin).
|
3.SB ila 485 arayüz dönüştürücü veya beş tip iletişim hattı ve kristal başlık. |
|
|
4. Battery tarama sistemi. |
5.Akey ürün yazılımı. |
|
Spesifikasyon: |
Ekipman yapısı |
|
Cihaz kanallarının sayısı |
Tüm makinenin 48 kanalı var |
|
Dış boyut |
Genişlik 1009mm ã uzunluk 800mm ã yükseklik 1843mm |
|
Şasi rengi |
Standart gri siyah (özelleştirilebilir)) |
|
Fikstür formu |
Güç pil düz kafa kelepçesi |
|
Kelepçe aralığı |
|
|
81mm |
Pil Özelliklerini Destekleyin |
|
Pil uyumlu uzunluk 90-220mm; |
|
|
Kalınlık 15-70mm; |
|
|
Yükseklik 80-230mm; |
|
|
Pil |
Kulak 60-150mm |
|
Kanal Kontrol Modu |
⥠0.99 |
|
Her pilin tamamen bağımsız bir sabit akım sabit voltaj kaynağı vardır, kararlı ve etkisi yoktur. |
⤠2% |
|
Gerçekleştirilebilir başlangıç |
Hareket et, dur, duraklat, devam et ve koruyun |
|
Her kanalın bağımsız bir sabit voltajı, sabit akım donanım kontrol devresi vardır |
Her kanal şarj akımı, deşarj akımı doğruluğu yazılım tarafından otomatik olarak kalibre edilebilir |
|
Çalışma gücü kaynağı |
<1% |
|
Üç fazlı 5 tel sistemi AC380V-%10, 50Hz |
güç faktörü |
|
AC akım bozulma oranı |
Güç Departmanı Verimlilik Endeksi |
|
Ücret Â%80 ¥, tahliye Â%75 ¥ 75 ¥ |
Çalışma gücü tüketimi |
|
 ¤ 29kW |
Ekipman arıza oranı |
|
Çalışma ortamı |
|
|
Sıcaklık -10 ~ 40, bağıl nem% 80 |
|
|
Isı Dağılımı Modu |
Doğal hava girişi, yukarı doğru egzoz |
|
duman alarmı |
İsteğe bağlı |
|
Power Bileşen Koruma Fonksiyonu |
1. Izgara voltajı aşırma koruması 2. Güç ızgarası frekansı taşma koruması |
|
Kanal parametreleri |
Voltaj ölçüm aralığı â° +0.5 â° DC 0 ~ 5V |
|
Pil Voltaj Aralığı |
Şarj DC 0 ~ 4.5V; |
|
Deşarj DC 4.5 ~ 1.5V |
Sabit voltaj aralığı |
|
DC |
2 ~ 4.5V |
|
Voltaj doğruluğu |
 ± (0.5 okuma |
|
tam dolu) |
Voltaj kontrol çözünürlüğü â° +0.5 â° 0.1mv |
|
Voltaj örnekleme çözünürlüğü |
0.1mv |
|
voltaj stabilitesi |
 ¤ ( ± 1mv) |
|
Mevcut Aralık |
Şarj DC 200mA ~ 100a; |
|
DC 200mA ~ 100A'nın deşarjı |
Mevcut doğruluk |
|
 ± (0.5 okuma |
tam dolu) |
|
Mevcut kontrol çözünürlüğü |
|
|
1ma |
Mevcut örnekleme çözünürlüğü |
|
0.1mA |
Mevcut istikrar |
|
 ¤ ( ± 1mA) |
Mevcut yükselme süresi (% 90 yük) |
|
 ¤ 50ms |
Kanal Başlangıç Süresi (% 90 yük) |
|
 ¤ 50ms |
Yazılım işlevi |
|
Kontrol modu |
Bilgisayar kontrollü ekipman çalışması, tam dolap kontrolü, tarama sistemi ile |
