512 Kanal 5V 6A BFGS POUCH hücre kapasitesi derecelendirme test cihazı

512 Kanal 5V 6A BFGS POUCH hücre kapasitesi derecelendirme test cihazı

giriiş

Bu ekipman esas olarak bir bilgisayar, bir iletişim arayüzü ve pil algılama dolabından oluşur.

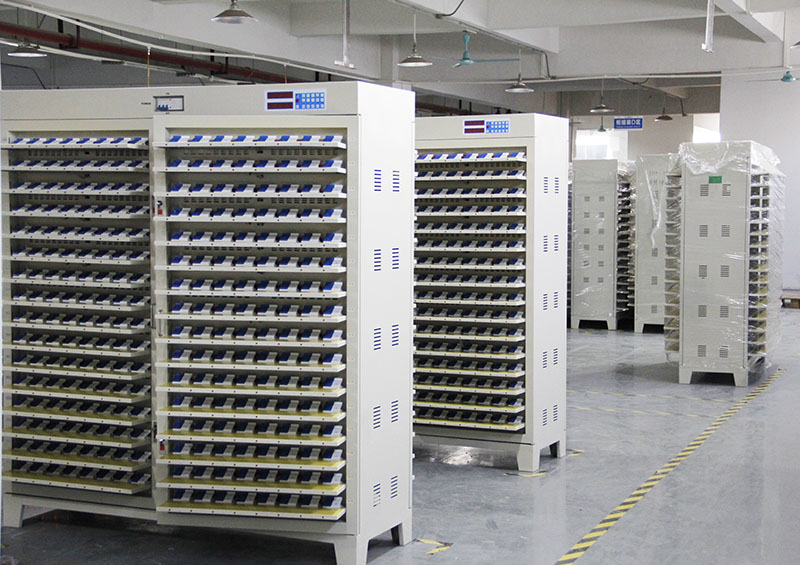

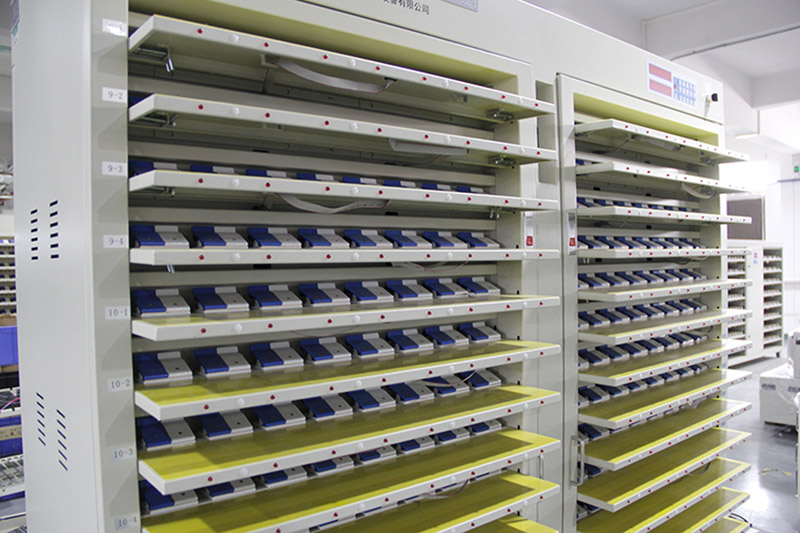

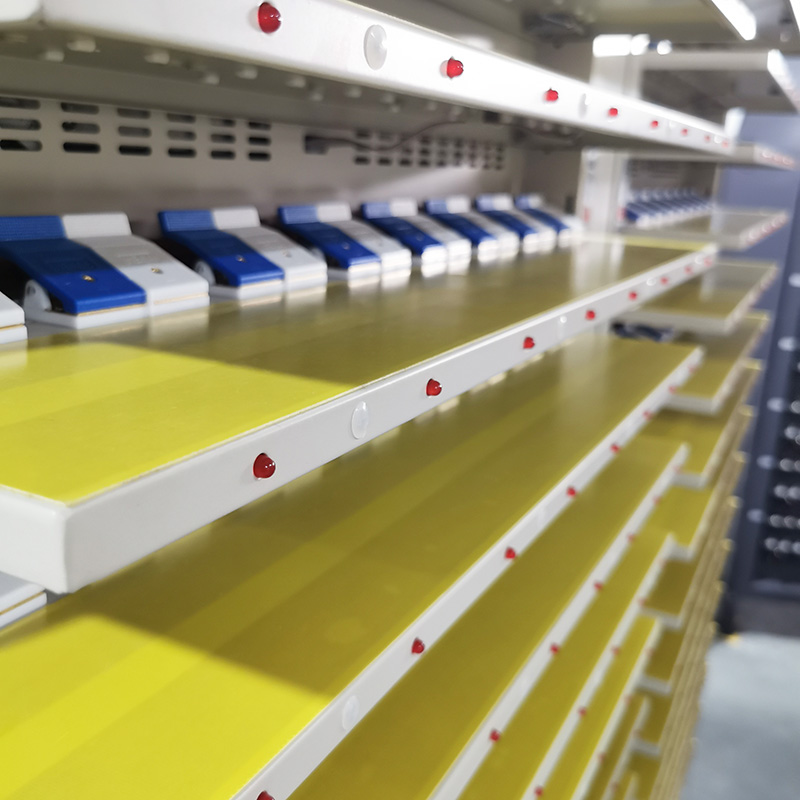

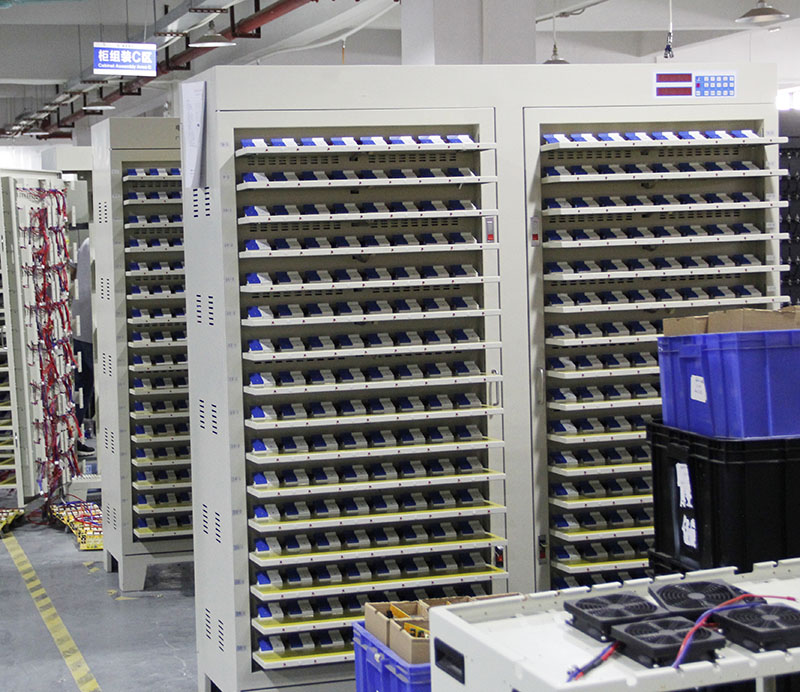

Pil testi dolabı, armatürler ve armatürler, sabit bir akım ve sabit voltaj kaynağı, bir kayıt kontrol devresi, bir örnekleme devresi, tek çipli mikrobilgisayar ve bir kontrol paneli içeren bir karttan oluşur.

Özellikler

1. Her cihaz, voltaj aralığını karşılayan 512 pil üzerinde sabit akım ve sabit voltaj şarjı ve sabit akım deşarj testleri gerçekleştirebilir.

2. Buluş Patentli Sabit Akım Uygun Voltaj Güç kaynağı kabul edilir ve sabit akımdan sabit voltaja geçişin, özellikle lityum iyon pillerin şarj gereksinimleri için uygun olan bir etkisi yoktur.

3. Ekipman AVR tek çip bilgisayarı kontrol merkezi olarak benimser ve periferik örnekleme devresi ile üst düzey bilgisayar tarafından kontrol edilebilir.

Bilgisayara bağlandığında, tüm kanalların tam şarj ve deşarj eğrilerini kaydedebilir veya üst düzey bilgisayardan ayrılabilir ve kontrol panelinden çalıştırılabilir.

Sabit akım ve sabit voltaj şarjı, sabit akım deşarj testi, zamana göre sıralama vb.

4. Her pil tamamen bağımsız bir sabit akım ve sabit voltaj kaynağına sahiptir, bu da bağımsızdır ve birbirini etkilemez.

5. Her pilin voltajı gerçek zamanlı olarak algılanır.

Şarj ederken, önce sabit akımla yüklenir.

Pil voltajı ayarlanan değerine ulaştığında, sabit voltaj şarjına sorunsuz bir şekilde geçecektir.

Belirlenen süre veya akım sonlandırma koşulu karşılandığında, şarj sona erer.

Sabit akım deşarjında, pil voltajı ayarlanan değerden daha düşük olduğunda, deşarj sona erer ve karşılık gelen pil göstergesi yanar.

6. Güç kesintisi koruma fonksiyonu ile orijinal iş akışı bağlandıktan sonra çalışmaya devam edebilir.

7. Güç tüpü, lityum demir fosfat pilleri gibi daha düşük deşarj voltajı gerektiren piller için uygun olan 50N06'yı benimser.

8. Üst bilgisayar 32 adım parametre ve 256 döngü ayarlayabilir ve her üst bilgisayar 1-10 set tek çipli bilgisayar sistemine bağlanabilir (10 veya daha az set önerilir).

9. Yazılım işlevlerini destekleyen.

a) Grafik çalışma arayüzü, her pilin voltajını, akımını, zamanını, kapasitesini ve diğer verilerini görüntülemek için kullanılır ve karşılık gelen çalışma durumu ve anormal koşullar çeşitli renklerde görüntülenir;

b) herhangi bir segment pil kapasitesi göstergesi (100 segmente kadar);

c) Veri noktaları, değişen voltaj koşullarına, akım ve tam bir şarj ve deşarj eğrisi verilerini oluşturmak için zamana göre kaydedilebilir.

Eğri veri noktalarının zaman aralığı 4 saniyeden az

D) pil sıralama işlevi için çeşitli koşullar (kapasite, zaman, açık devre voltajı, deşarj platformu, vb.);

e) sabit akım şarj oranı, kapasite kaybı, deşarj verimliliği, ortalama voltaj, medyan voltaj ve diğer verilerin otomatik olarak hesaplanması;

f) operatör otoritesi ortamı, hiyerarşik operasyon;

g) şarj ve deşarj eğrisi diyagramı ve döngü diyagramı gösterebilir;

Parametre

Cihaz Kanalı Numarası: 512 kanal (tek CPU kontrolü)

Sabit Akım Aralığı: 0.03 ~ 6A, Çözünürlük 1mA

Mevcut Ölçüm Doğruluğu: Â ±%0.1 FS

Örnekleme Akım Doğruluğu: Â ±%0.1 FS

Voltaj ölçüm aralığı: 0 ~ 5V, Çözünürlük 1MV

Voltaj ölçüm doğruluğu: Â ±%0.1 fs

Şarj ve Deşarj Voltaj Aralığı: Şarj: 0 ~ 4.5V, Deşarj: 4.5 ~ 2V

Sabit Voltaj Voltaj Ayarı Aralığı: 3 ~ 4.5V

Sabit Basınç Ayarı Doğruluğu: Â ±%0.1 FS
